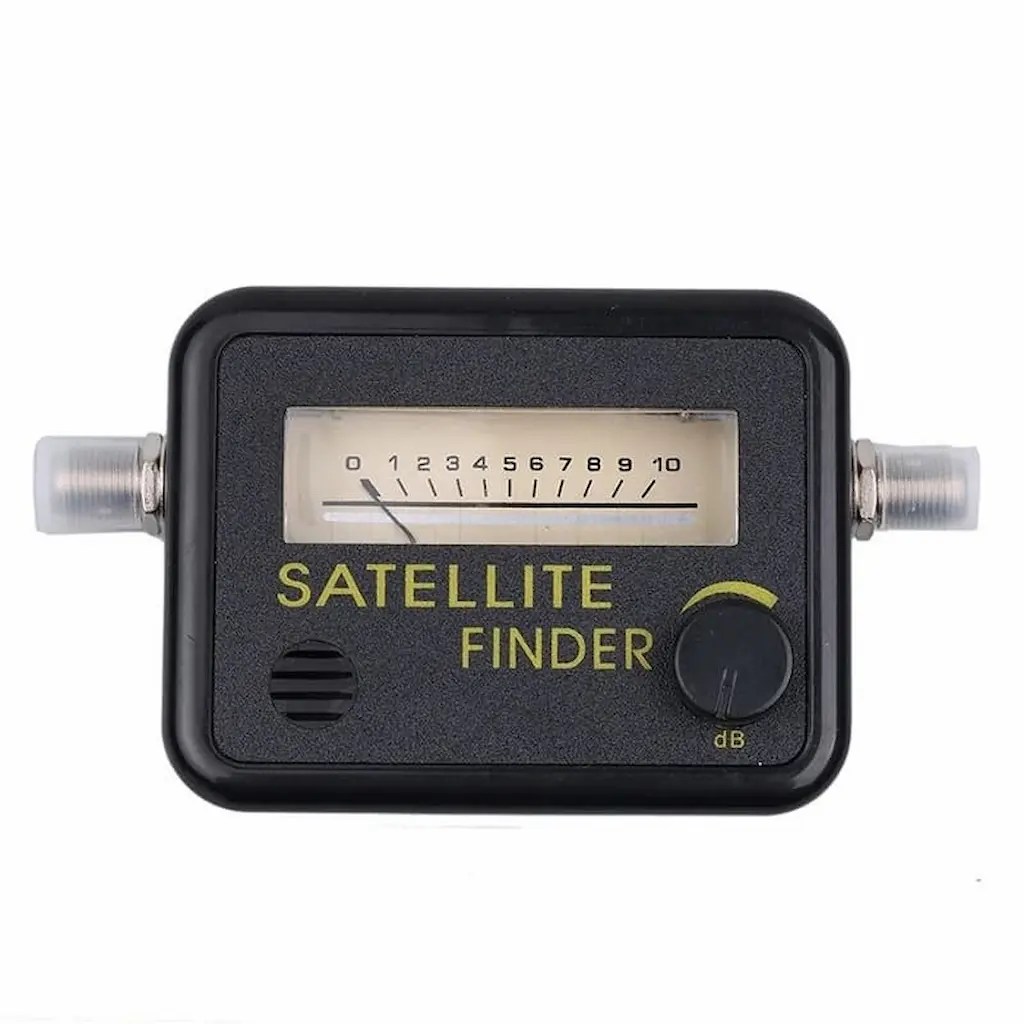

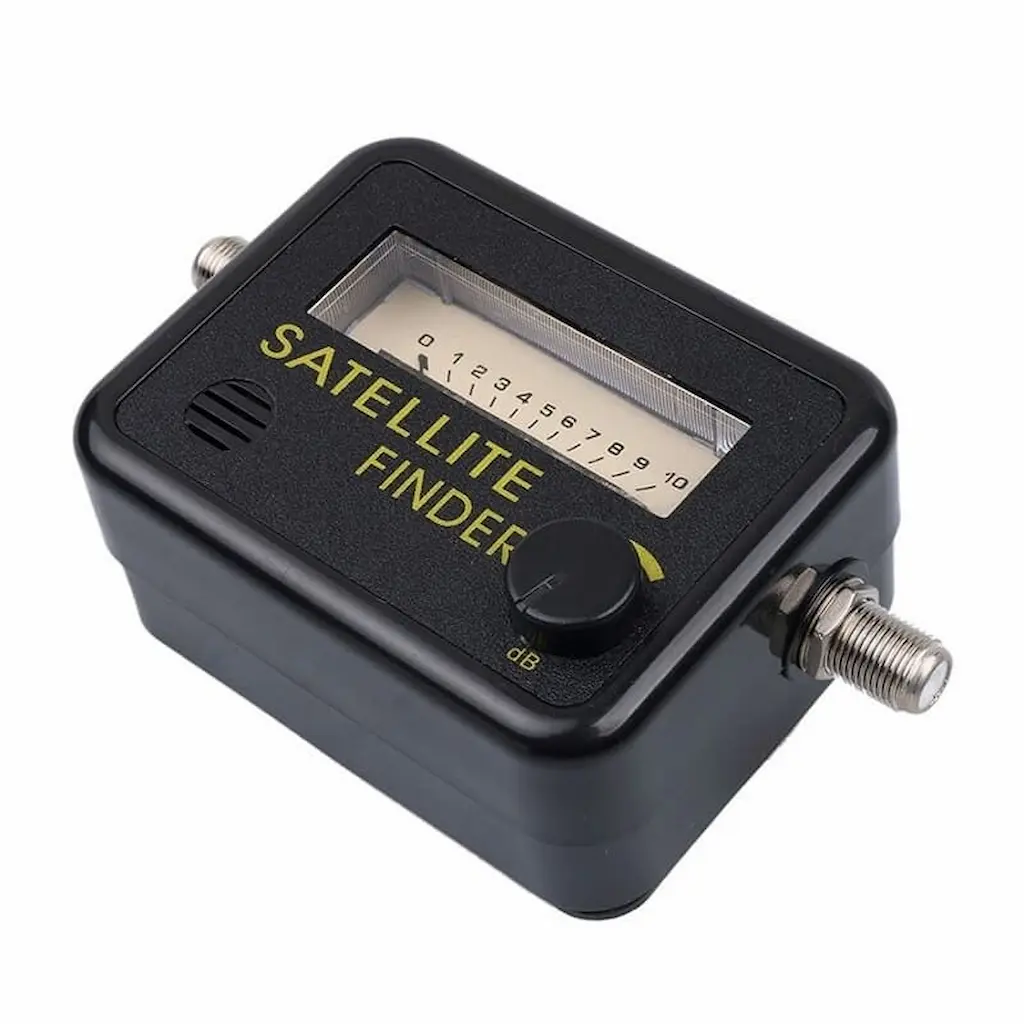

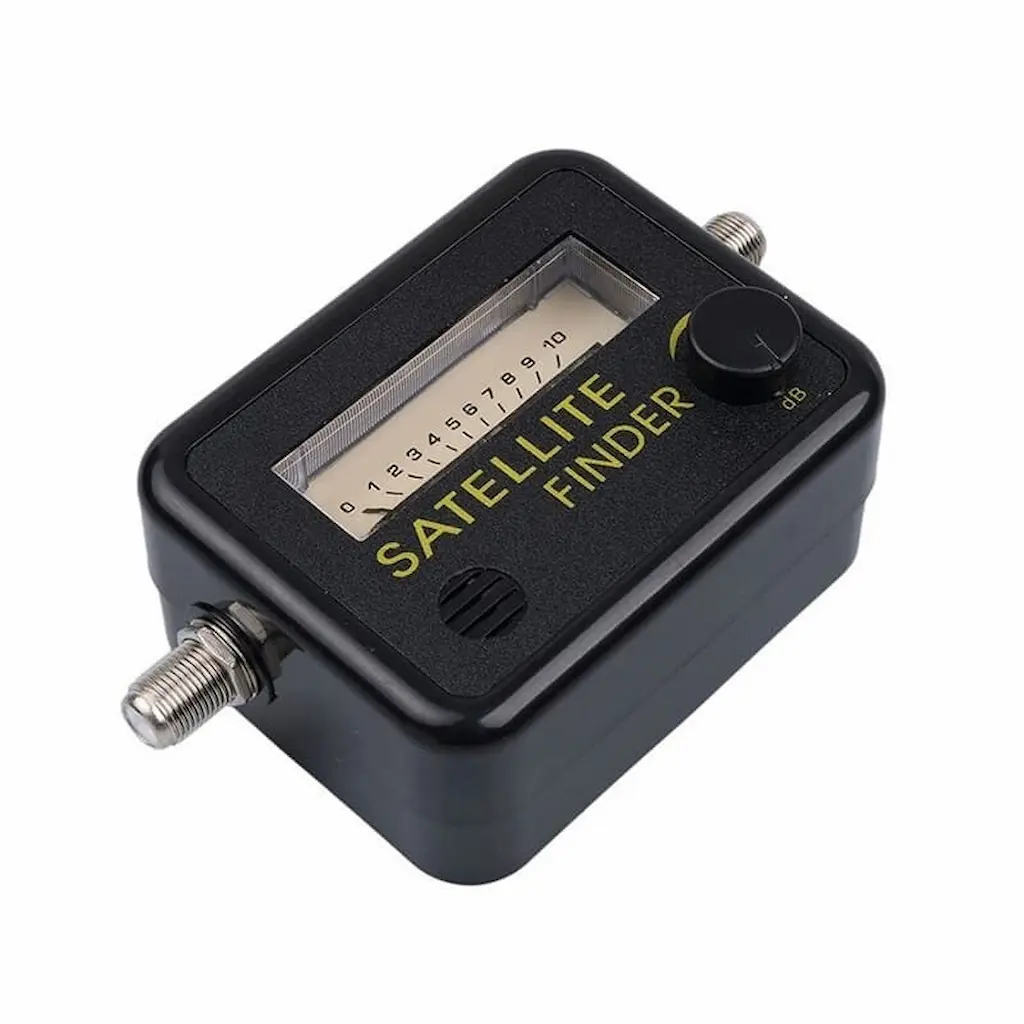

El Satfinder Analógico es un buscador de señales satelitales diseñado para facilitar la orientación y ajuste de antenas parabólicas. Su indicador analógico permite detectar pequeñas variaciones en la intensidad de la señal mientras se ajustan el azimut, la elevación y la polarización.
Su diseño compacto y portátil facilita el trabajo de técnicos e instaladores que necesitan realizar el apuntado de una antena satelital de forma práctica. La escala iluminada permite utilizar el equipo también en condiciones de poca iluminación.
Principales características
- Rango de frecuencia de 0.95 GHz a 2.15 GHz.
- Indicador analógico de intensidad de señal con escala de 0 a 10.
- Escala iluminada para facilitar la lectura durante trabajos nocturnos.
- Control frontal de nivel para ajustar la sensibilidad de lectura.
- Alimentación de 13 a 18 V DC desde el receptor satelital.
- Diseño compacto y de bajo peso para facilitar su transporte.
- Construcción en ABS y metal, según la información proporcionada para el producto.

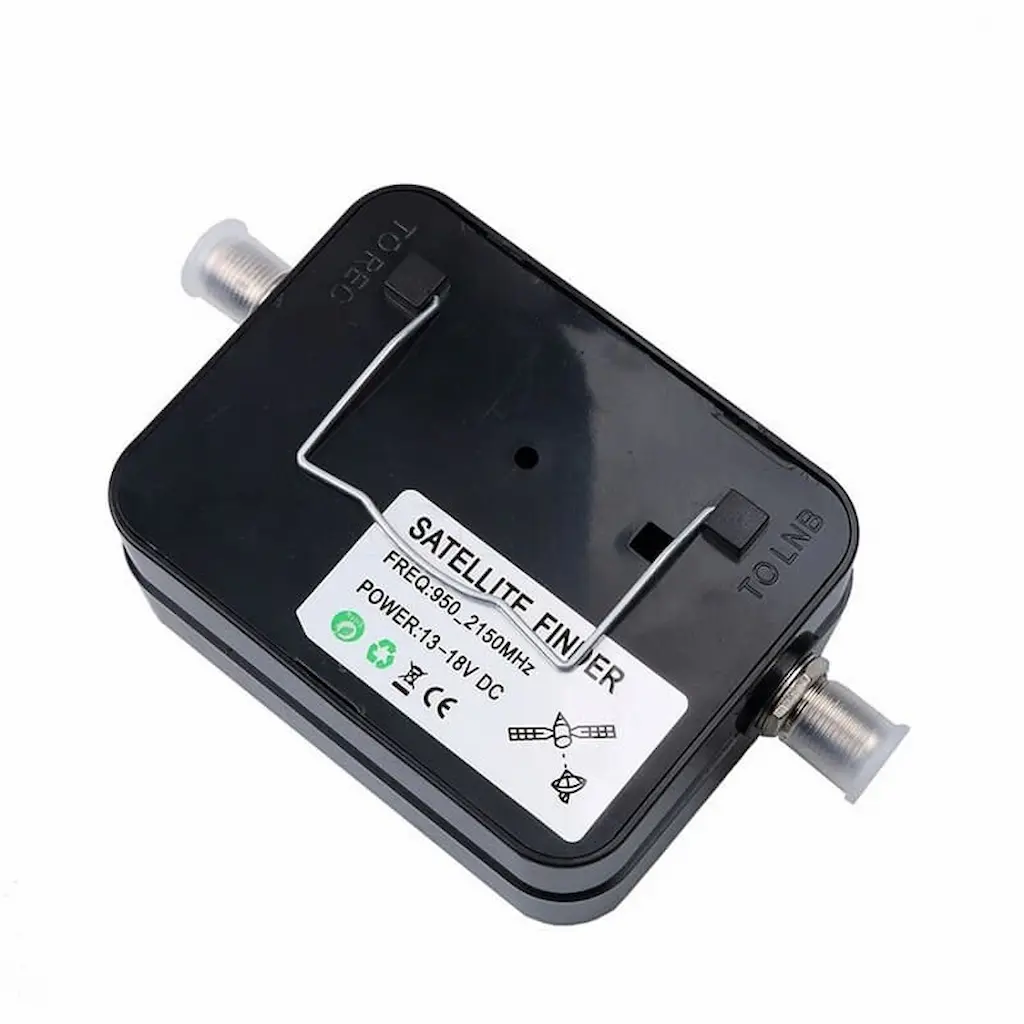

- Conexiones identificadas como TO LNB y TO REC.
Orientación de antenas satelitales
El satfinder permite realizar un ajuste inicial de la antena mediante el azimut y la inclinación. Una vez conectado entre el LNB y el receptor satelital, el control frontal permite establecer la lectura aproximadamente en 5 para disponer de margen de ajuste.
Durante la orientación, se ajustan progresivamente la posición de la antena, la elevación y la polarización hasta obtener la mayor lectura posible en el indicador. Si la aguja llega al máximo de la escala, el control de nivel puede girarse en sentido antihorario para reducir la lectura y continuar con un ajuste más preciso.
Operación
Para utilizar el equipo, se conecta un cable entre el LNB y el puerto TO LNB del buscador. El puerto TO REC se conecta al receptor satelital, que proporciona la alimentación de 13 a 18 V DC necesaria para el funcionamiento del equipo.
Una vez finalizado el ajuste, se retira el cable de conexión del buscador y se restablece la conexión directa entre el receptor satelital y el LNB.
Consideraciones durante la instalación
El manual indica que, al utilizar el equipo con antenas de banda C, no debe colocarse el satfinder delante de la antena, ya que esto puede provocar que el indicador permanezca a escala completa.
Cuando se utiliza un LNB de alta ganancia superior a 60 dB, el manual recomienda insertar un atenuador de 5 dB entre el LNB y el satfinder o utilizar un cable RG-59U de 20 pies.
Aplicaciones
- Orientación de antenas parabólicas.
- Ajuste de azimut y elevación.
- Ajuste de polarización del LNB.
- Detección de variaciones de intensidad de señal satelital.
- Instalación y mantenimiento de sistemas de recepción de TV satelital.
Especificaciones
| Característica | Especificación |
|---|---|
| Rango de frecuencia | 0.95 GHz ~ 2.15 GHz |
| Nivel de entrada máximo | -10 dBm |
| Nivel de entrada mínimo | -40 dBm |
| Alimentación | 13~18 V DC |
| Ganancia del LNB | 52~60 dB |
| Información adicional | Especificación |
|---|---|
| Pérdida de inserción | 5.0 dB |
| Dimensiones aproximadas | 11 × 6 × 3.5 cm |
| Material | ABS + Metal |
| Color | Fondo negro y texto amarillo |
Descargas
Documentación del producto
Consulta y descarga la documentación técnica de este producto.
