Bobina de lanzamiento: qué es, para qué sirve y cómo elegirla
Cuando se realiza una prueba con un OTDR (Reflectómetro Óptico en el Dominio del Tiempo), no siempre es suficiente con conectar directamente el equipo a la fibra que se desea medir. Si necesitamos conocer con precisión qué ocurre en el primer conector del enlace, es recomendable utilizar una bobina de lanzamiento OTDR.
Este accesorio, también conocido como cable de lanzamiento, OTDR launch cable, launch fiber o launch box, añade un tramo de fibra entre el OTDR y el enlace bajo prueba. Su función es proporcionar una distancia suficiente para que el equipo pueda recuperarse de la fuerte señal inicial y medir correctamente el primer evento del enlace.
En este artículo explicaremos qué es una bobina de lanzamiento, cómo funciona, qué relación tiene con la zona muerta del OTDR y qué debes tener en cuenta para elegir la longitud, el tipo de fibra y los conectores adecuados.
¿Qué es una bobina de lanzamiento OTDR?
Una bobina de lanzamiento OTDR es un tramo de fibra óptica que se conecta entre el OTDR y la fibra que se desea medir. Normalmente, la fibra se encuentra enrollada dentro de una caja o carrete que facilita su transporte, almacenamiento y protección durante el trabajo de campo.
Su función principal es separar físicamente el puerto del OTDR del primer conector del enlace bajo prueba. Esta separación permite que el equipo se recupere del pulso inicial antes de que la señal llegue al primer evento que necesitamos analizar.
La Fiber Optic Association (FOA) considera el cable de lanzamiento como parte de las condiciones de referencia para las pruebas OTDR. Según la FOA, debe tener una longitud suficiente para que el circuito de recepción del instrumento se recupere de la sobrecarga producida por el pulso de prueba.
¿Por qué se utiliza una bobina de lanzamiento?
Un OTDR funciona enviando pulsos de luz hacia la fibra y analizando la luz que regresa debido a la retrodispersión y a las reflexiones producidas por los diferentes eventos del enlace. Cerca del puerto de salida del equipo puede producirse una reflexión de gran intensidad que satura temporalmente el receptor.
Mientras el receptor se recupera de esta sobrecarga, el OTDR tiene una capacidad limitada para distinguir y medir eventos que se encuentran muy cerca del punto de inicio de la prueba. Esta región está relacionada con la denominada zona muerta.
La bobina de lanzamiento coloca un tramo de fibra antes del enlace que queremos analizar. De esta manera, cuando el pulso alcanza el primer conector de la instalación, el equipo ya ha tenido tiempo y distancia suficientes para recuperar su capacidad de medición.
Importante: la bobina de lanzamiento no elimina la zona muerta del OTDR. Lo que hace es desplazar sus efectos fuera del enlace que estamos midiendo, permitiendo analizar con mayor precisión el primer conector o evento.
¿Qué es la zona muerta de un OTDR?
La zona muerta del OTDR es una región de la fibra en la que el instrumento tiene una capacidad limitada para detectar o medir correctamente determinados eventos después de una reflexión o señal intensa.
En la práctica, esto puede afectar especialmente a los primeros metros de una prueba. Si el OTDR está conectado directamente al enlace, la reflexión producida en su propio conector puede ser tan intensa que el receptor necesite un determinado tiempo para recuperarse.
Como consecuencia, el primer conector del enlace puede aparecer oculto, parcialmente oculto o resultar difícil de medir con precisión.
La definición de zona muerta no corresponde únicamente a una distancia fija. Su comportamiento depende de las características del instrumento, del ancho del pulso, de la reflectancia del evento y de las condiciones de la medición. La norma IEC 61746-1, por ejemplo, distingue entre diferentes conceptos relacionados con las zonas muertas y considera parámetros como la reflectancia, la pérdida y el nivel de potencia mostrado.
¿Cómo ayuda la bobina de lanzamiento?
El principio es sencillo. Sin una bobina de lanzamiento, el primer conector se encuentra muy cerca del OTDR:
OTDR → Primer conector → Enlace
Al utilizar una bobina de lanzamiento, el primer conector queda desplazado a una distancia mayor:
OTDR → Bobina de lanzamiento → Primer conector → Enlace
La zona afectada por la respuesta inicial del instrumento queda entonces principalmente dentro de la fibra de lanzamiento y no sobre el primer conector del enlace que estamos evaluando.
¿Para qué sirve una bobina de lanzamiento?
El objetivo principal de una bobina de lanzamiento es permitir que el OTDR evalúe correctamente el primer conector del enlace bajo prueba.
Esto resulta especialmente importante cuando la medición se utiliza para certificar una instalación o para investigar una pérdida que podría estar relacionada con un conector, empalme o componente situado cerca del inicio del enlace.
Una bobina de lanzamiento puede ayudar a:
- Medir la pérdida del primer conector.
- Observar con mayor claridad la reflectancia del primer evento.
- Separar eventos que se encuentran próximos entre sí.
- Identificar problemas relacionados con conectores o empalmes.
- Facilitar la interpretación de la traza OTDR.
- Obtener mediciones más consistentes durante la certificación y el diagnóstico.
La FOA también señala que el cable de lanzamiento proporciona una conexión de referencia que permite evaluar la conexión situada entre el cable de lanzamiento y la fibra bajo prueba.
¿Cuándo se debe utilizar una bobina de lanzamiento?
La necesidad de utilizar una bobina depende del tipo de medición que se está realizando y del nivel de precisión que se necesita. Para una inspección rápida o para localizar una falla distante, un técnico puede realizar una medición directa. Sin embargo, cuando se pretende evaluar los eventos próximos al inicio del enlace, el cable de lanzamiento se vuelve especialmente importante.
Certificación de enlaces de fibra óptica
Durante la certificación de una instalación nueva es necesario comprobar no solamente la longitud y la atenuación de la fibra, sino también el comportamiento de las conexiones y otros eventos presentes en el enlace.
El cable de lanzamiento permite incorporar el primer conector dentro de la zona útil de análisis del OTDR.
Instalaciones FTTH
En redes FTTH pueden existir conectores, cajas terminales, puntos de distribución y otros elementos próximos al lugar desde donde se realiza la medición. Una bobina de lanzamiento adecuada ayuda a separar estos eventos y facilita la interpretación de la traza.
Mantenimiento y diagnóstico
Cuando una medición muestra una pérdida elevada o una reflexión anormal cerca del inicio del enlace, una bobina de lanzamiento permite observar con mayor claridad el primer evento y determinar si el problema puede estar relacionado con una conexión.
Enlaces de larga distancia
En enlaces monomodo de larga distancia, la longitud necesaria para la bobina puede ser considerablemente mayor. La selección debe hacerse de acuerdo con el OTDR utilizado, el rango de medición, el ancho de pulso y las características del enlace.
Bobina de lanzamiento y bobina de recepción: ¿cuál es la diferencia?
Aunque ambas se utilizan como fibras de referencia, cumplen funciones diferentes.
La bobina de lanzamiento se coloca entre el OTDR y el inicio del enlace. Su finalidad principal es permitir la evaluación del primer conector.
La bobina de recepción, también llamada receive cable o tail cord, se coloca en el extremo opuesto del enlace. Su función es proporcionar un tramo de fibra después del último conector para que este también pueda ser evaluado por el OTDR.

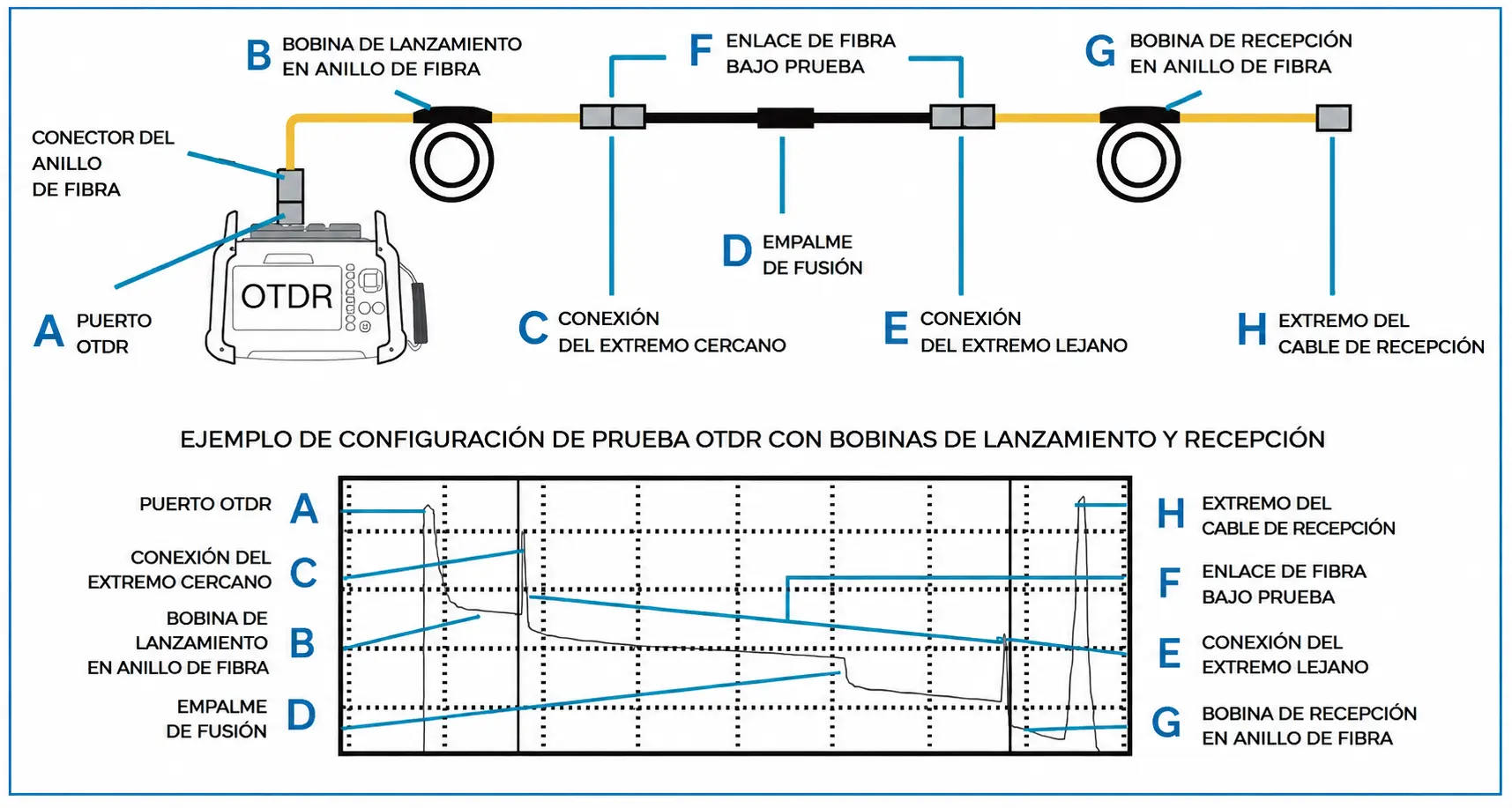

OTDR → Bobina de lanzamiento → Enlace bajo prueba → Bobina de recepción
La FOA indica que una prueba OTDR puede realizarse con uno o dos cables de referencia. Si se necesita evaluar la conexión situada en el extremo final del enlace, se utiliza una bobina de recepción.
Por esta razón, cuando se busca caracterizar completamente un enlace terminado en conectores, es habitual utilizar una bobina de lanzamiento y otra de recepción.
¿Qué longitud debe tener una bobina de lanzamiento OTDR?
Esta es probablemente una de las preguntas más frecuentes al elegir una bobina de lanzamiento. La respuesta no es simplemente «cuanto más larga, mejor». La longitud debe ser suficiente para que el primer evento quede fuera de la zona problemática del OTDR bajo las condiciones concretas de la prueba.
Entre los factores que influyen se encuentran:
- El modelo y las características del OTDR.
- El ancho de pulso seleccionado.
- El rango de medición.
- La resolución requerida.
- La reflectancia de los conectores.
- El tipo y la longitud de la fibra bajo prueba.
- El procesamiento utilizado por el OTDR.
Por ejemplo, la FOA indica que para pruebas de corta distancia, como algunas aplicaciones FTTH con OTDR de alta resolución, una bobina puede tener entre 50 y 100 metros. Para pruebas monomodo de larga distancia recomienda aproximadamente 1 km como mínimo, mientras que en determinadas condiciones pueden ser necesarias longitudes superiores.
La propia FOA también explica que, para pruebas con pulsos muy largos, puede ser necesario utilizar cables de lanzamiento de varios kilómetros. Por ello, no existe una longitud universal que sea adecuada para todos los OTDR.
| Aplicación | Longitud orientativa | Consideración |
|---|---|---|
| FTTH y pruebas cortas | 50–100 m | Habitual con OTDR de alta resolución y pulsos cortos. |
| Pruebas de acceso y enlaces intermedios | 100 m–1 km | Depende del OTDR y de la configuración utilizada. |
| Enlaces monomodo de larga distancia | 1 km o más | Puede requerirse una longitud mayor con pulsos largos. |
| Multimodo | 50–100 m | Generalmente suficiente para los enlaces cortos de este tipo. |
Consejo técnico: antes de comprar una bobina, revisa la recomendación del fabricante de tu OTDR. Si vas a trabajar con diferentes rangos y anchos de pulso, conviene seleccionar la longitud pensando en la condición de prueba más exigente que realmente utilizarás.
¿Qué relación existe entre la bobina y el ancho de pulso?
El ancho de pulso es uno de los parámetros más importantes al configurar un OTDR. Un pulso corto ofrece normalmente una mejor resolución para distinguir eventos cercanos, mientras que un pulso más largo permite obtener mayor alcance y una señal de retrodispersión más fuerte.
Esta relación también influye en la longitud necesaria del cable de lanzamiento. Al utilizar un pulso más largo, la zona asociada a la respuesta del instrumento puede aumentar, por lo que la fibra de lanzamiento debe ser suficientemente larga para mantener el primer evento fuera de esa región.
Por este motivo, no es correcto elegir una bobina únicamente aplicando una proporción fija al ancho de pulso. Las recomendaciones del fabricante del OTDR tienen prioridad y deben considerarse junto con el rango y la aplicación.
¿Qué tipo de fibra debe tener la bobina?
La fibra utilizada en la bobina de lanzamiento debe ser compatible con la fibra del enlace que se está midiendo. Esto es especialmente importante cuando se realizan mediciones que requieren precisión en la pérdida de los conectores.
Fibra monomodo
Para redes de telecomunicaciones, FTTH y enlaces de larga distancia se utilizan normalmente bobinas de lanzamiento de fibra monomodo.
En este tipo de aplicaciones pueden encontrarse referencias basadas en fibras como G.652 o G.657. La elección dependerá de la fibra instalada y de las características del enlace.
Fibra multimodo
En redes LAN, centros de datos y otros enlaces de corta distancia se utilizan bobinas de lanzamiento multimodo, normalmente con fibra de 50/125 µm en instalaciones modernas.
La compatibilidad es especialmente importante en multimodo. La FOA advierte que una incompatibilidad entre fibras de 62,5/125 µm y 50/125 µm puede generar pérdidas de conexión importantes.
¿Qué conectores puede tener una bobina de lanzamiento?
El conector de la bobina debe ser compatible tanto con el puerto del OTDR como con el conector de la fibra que se va a medir. Entre las configuraciones habituales encontramos:
- SC/APC
- SC/UPC
- LC/APC
- LC/UPC
- FC/APC
- FC/UPC
También existen cables de lanzamiento con conectores diferentes en cada extremo. Son los llamados cables híbridos. Por ejemplo, un extremo puede utilizar SC/APC para conectarse al equipo y el otro LC/UPC para conectarse al enlace.
Cuando el conector del OTDR y el del enlace no coinciden, debe seleccionarse cuidadosamente el método de conexión. La FOA señala que los adaptadores también pueden influir en la pérdida de la medición y recomienda utilizar adaptadores de buena calidad, especialmente en pruebas de precisión.
¿Cómo se utiliza una bobina de lanzamiento con un OTDR?
El procedimiento básico no es complicado, pero es importante seguir una secuencia adecuada para evitar que una mala conexión o un conector contaminado alteren el resultado.
1. Inspecciona y limpia los conectores
Antes de conectar la bobina, inspecciona y limpia los conectores del OTDR, de la bobina y del enlace bajo prueba. La contaminación de las caras de los conectores puede introducir pérdidas y reflexiones que posteriormente aparecerán en la traza.
2. Conecta la bobina al OTDR
Conecta uno de los extremos de la bobina al puerto óptico correspondiente del OTDR. Si el equipo utiliza un adaptador intercambiable, verifica que el tipo de conector sea el adecuado.
3. Conecta la bobina al enlace bajo prueba
El extremo libre de la bobina se conecta al primer extremo del enlace que deseas medir.
OTDR → Bobina de lanzamiento → Fibra bajo prueba
4. Configura el OTDR
Selecciona la longitud de onda, el rango de medición, el ancho de pulso y el tiempo de adquisición de acuerdo con la distancia y el tipo de enlace.
Si el OTDR permite introducir la longitud de la bobina de lanzamiento y de recepción, configura estos valores correctamente. Una longitud de fibra mal configurada puede afectar la ubicación de los eventos mostrados por el equipo.
5. Ejecuta la medición
Realiza la prueba y observa la traza. El primer conector del enlace debería aparecer después del tramo correspondiente a la bobina de lanzamiento.
6. Analiza los eventos
Revisa la pérdida y reflectancia de los conectores, los empalmes, posibles curvaturas y cualquier otro evento anormal. Si el enlace tiene conectores en ambos extremos y necesitas evaluar también el extremo final, utiliza una bobina de recepción.
¿Por qué es importante limpiar la bobina de lanzamiento?
Una bobina de lanzamiento puede utilizarse durante cientos o miles de mediciones. Por eso, su estado y el de sus conectores tienen una influencia directa sobre la calidad y repetibilidad de los resultados.
La FOA considera que la calidad y limpieza de los conectores de los cables de lanzamiento y recepción es uno de los factores más importantes para obtener mediciones precisas. También recomienda inspeccionarlos y limpiarlos regularmente, mantener las tapas protectoras colocadas y evitar que los cables sufran dobleces o esfuerzos innecesarios.
Una bobina en mal estado puede introducir:
- Pérdidas adicionales.
- Reflexiones no relacionadas con el enlace.
- Eventos que dificultan la interpretación de la traza.
- Resultados inconsistentes entre diferentes mediciones.
Por esta razón, una bobina de lanzamiento debe considerarse un elemento de medición y referencia, no simplemente un accesorio para almacenar fibra.
¿Bobina de lanzamiento o Launch Box?
En el mercado se utilizan diferentes nombres para este accesorio. Launch cable, launch fiber, OTDR launch cable, pulse suppressor y launch box pueden aparecer como denominaciones relacionadas.
En términos prácticos, una Launch Box es una solución en la que la fibra de lanzamiento se encuentra protegida dentro de una caja o carcasa.
Este formato es especialmente práctico para técnicos que trabajan en campo porque protege la fibra enrollada, facilita el transporte y reduce la posibilidad de dañar los conectores durante el traslado.
Errores frecuentes al utilizar una bobina de lanzamiento
Utilizar una bobina demasiado corta
Si la bobina no es suficientemente larga para las condiciones de la prueba, el primer conector todavía puede encontrarse dentro de la zona afectada por la respuesta inicial del OTDR.
Elegir la fibra incorrecta
La fibra de referencia debe corresponder al tipo de fibra del enlace. Esto es especialmente importante en sistemas multimodo, donde una incompatibilidad de diámetro de núcleo puede introducir una pérdida considerable.
No limpiar los conectores
Una partícula de suciedad en la cara de un conector puede introducir pérdida y reflexión. Antes de comenzar una medición, los conectores deben inspeccionarse y limpiarse según el procedimiento recomendado.
Elegir la longitud únicamente por el ancho de pulso
El ancho de pulso es importante, pero no es el único parámetro. También deben considerarse el rango del OTDR, la zona muerta especificada por el fabricante, la reflectancia de los conectores y el tipo de prueba.
No utilizar una bobina de recepción cuando se necesita evaluar el extremo final
Una medición realizada únicamente desde el extremo de entrada no proporciona las mismas condiciones para evaluar el último conector. La bobina de recepción permite colocar fibra después de ese conector y facilita su análisis.
¿Es realmente necesaria una bobina de lanzamiento?
Un OTDR puede realizar una medición sin una bobina de lanzamiento. Sin embargo, la ausencia de esta fibra de referencia limita la capacidad de evaluar correctamente los eventos situados muy cerca del puerto del equipo.
Si solamente se necesita localizar una falla distante o conocer aproximadamente la longitud de una fibra, una medición directa puede resultar suficiente.
Cuando el objetivo es certificar un enlace, comprobar conectores, analizar pérdidas o realizar un diagnóstico detallado, la utilización de una bobina de lanzamiento es una práctica recomendable.
La diferencia puede resumirse de esta manera:
- OTDR sin bobina: permite observar el enlace, pero el primer evento puede quedar afectado por la zona muerta.
- OTDR con bobina de lanzamiento: permite analizar con mayor precisión el inicio del enlace.
- OTDR con bobina de lanzamiento y recepción: permite evaluar de forma más completa los conectores de ambos extremos.
Conclusión
La bobina de lanzamiento OTDR es un accesorio sencillo, pero fundamental cuando se busca obtener mediciones fiables en una instalación de fibra óptica.
Su función no es eliminar la zona muerta del OTDR, sino proporcionar un tramo de fibra que permita que el instrumento se recupere antes de llegar al primer evento del enlace. Esto facilita la evaluación del primer conector y mejora la interpretación de la traza.
La elección de una bobina adecuada debe considerar el tipo de fibra, la longitud, los conectores, el ancho de pulso, el rango de medición y las características específicas del OTDR. Para trabajos de campo, una Launch Box puede ofrecer además una mejor protección y facilidad de transporte.
Si realizas instalaciones FTTH, certificación de enlaces, mantenimiento o diagnóstico de redes de fibra óptica, contar con una bobina de lanzamiento adecuada te permitirá aprovechar mejor las capacidades de tu OTDR y obtener resultados más confiables.
