Guía práctica del multímetro: cómo usarlo, medir y elegir el adecuado

El multímetro es una de las herramientas fundamentales para electricidad, electrónica, telecomunicaciones y mantenimiento. Permite comprobar rápidamente voltaje, corriente, resistencia, continuidad y, dependiendo del modelo, funciones como frecuencia, capacitancia, temperatura o prueba de diodos. Su principal utilidad no es simplemente mostrar un número en pantalla, sino proporcionar información para diagnosticar el estado de un circuito, componente o equipo.

Regla básica: voltaje en paralelo, corriente en serie y resistencia con el circuito desenergizado.

1. ¿Qué es un multímetro?

Un multímetro digital (DMM) es un instrumento que reúne diferentes funciones de medición eléctrica en un solo equipo.

Las funciones más habituales son:

Los modelos más avanzados pueden incorporar True RMS, NCV, LoZ, MAX/MIN, REL, Duty Cycle, registro de datos o conectividad inalámbrica.

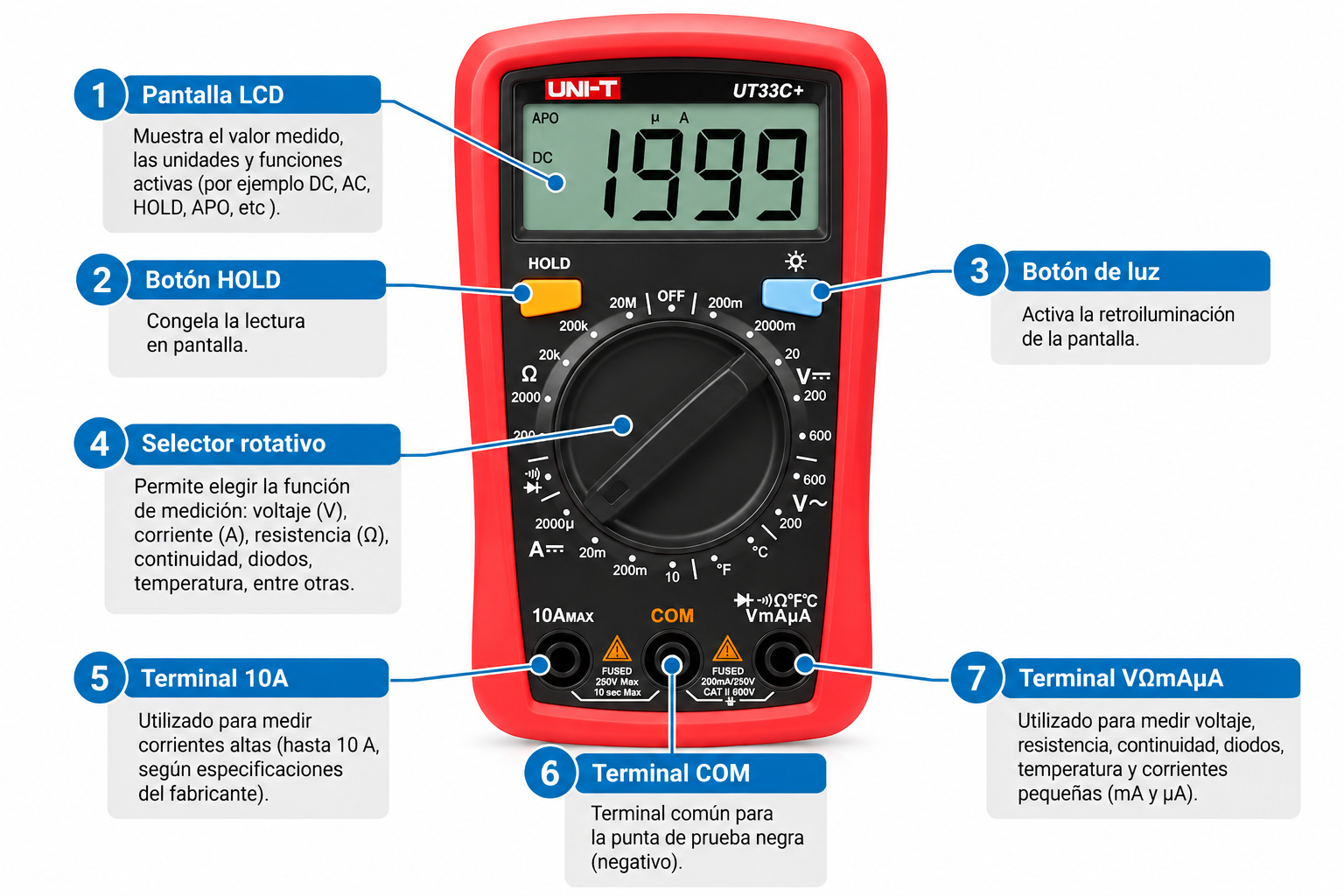

2. Partes de un multímetro digital

Aunque existen diferentes diseños, la mayoría de los multímetros comparte los mismos elementos principales:

• Pantalla: muestra el valor medido, unidad y estados como AUTO, HOLD, OL o batería baja.
• Selector rotativo: permite elegir la función de medición.
• COM: terminal para la punta negra.
• VΩHz: terminal utilizado normalmente para voltaje, resistencia, continuidad, frecuencia y otras funciones.
• mA/µA: entrada para corrientes pequeñas.
• 10 A o 20 A: entrada para corrientes elevadas, según el modelo.
• Botones de función: HOLD, RANGE, SELECT, REL, MAX/MIN, entre otros.
• Puntas de prueba: conectan el instrumento con el circuito.

Una regla sencilla para recordar:

Negro → COM
Rojo → VΩHz para la mayoría de mediciones
Rojo → mA/µA o 10 A solamente para medir corriente

3. Símbolos básicos del multímetro

No es necesario memorizar todos los símbolos para comenzar. Los más importantes son:

4. Antes de realizar una medición

Antes de colocar las puntas de prueba sobre un circuito, realiza una comprobación rápida:

1. Verifica que el multímetro no tenga daños.
2. Revisa que las puntas no tengan cortes ni conductores expuestos.
3. Conecta la punta negra en COM.
4. Coloca la punta roja en el terminal adecuado.
5. Selecciona la función correcta.
6. Selecciona el rango apropiado o utiliza Auto Range.
7. Determina si el circuito debe estar energizado o desenergizado.
8. Comprueba que el multímetro tenga la categoría de seguridad adecuada.

Nunca midas resistencia o continuidad en un circuito energizado.

5. Cómo medir voltaje con un multímetro

El voltaje se mide en paralelo con el elemento o circuito.

Voltaje DC

Se utiliza principalmente en:

• Pilas y baterías.
• Fuentes de alimentación.
• Paneles solares.
• Equipos electrónicos.
• Sistemas de telecomunicaciones.

Procedimiento

1. Punta negra → COM.
2. Punta roja → VΩHz.
3. Selecciona V⎓.
4. Coloca las puntas sobre los dos puntos que deseas medir.
5. Lee el valor mostrado.

Voltaje AC

Para redes eléctricas, tomacorrientes y otras fuentes de corriente alterna:

1. Punta negra → COM.
2. Punta roja → VΩHz.
3. Selecciona V~.
4. Realiza la medición en paralelo.

En equipos de rango manual, comienza con una escala superior al valor esperado.

6. Cómo medir corriente con un multímetro

La corriente se mide en serie, porque toda la corriente del circuito debe pasar por el multímetro.

Procedimiento básico

1. Desenergiza el circuito.
2. Coloca la punta negra en COM.
3. Coloca la punta roja en mA/µA o 10 A, según la corriente esperada.
4. Selecciona A⎓ o A~.
5. Abre el circuito.
6. Inserta el multímetro en serie.
7. Energiza nuevamente el circuito.
8. Lee la corriente.

Nunca conectes un multímetro configurado para medir corriente directamente en paralelo con una batería o tomacorriente. Esta conexión puede provocar un cortocircuito y fundir el fusible interno o generar una situación peligrosa.

Consejo: después de medir corriente, devuelve la punta roja al terminal VΩHz. Este sencillo hábito ayuda a evitar uno de los errores más frecuentes con los multímetros.

7. Cómo medir resistencia

La resistencia se mide con el circuito completamente desenergizado.

Procedimiento

1. Desconecta la alimentación.
2. Descarga los capacitores.
3. Punta negra → COM.
4. Punta roja → VΩHz.
5. Selecciona Ω.
6. Coloca las puntas en los extremos del componente.
7. Espera a que la lectura se estabilice.

La función de resistencia puede utilizarse para comprobar resistencias, bobinas, sensores, cables y otros componentes.

Si el multímetro muestra OL, puede indicar circuito abierto o que el valor supera el rango disponible, dependiendo de la función seleccionada.

8. Prueba de continuidad

La función de continuidad permite verificar rápidamente si existe una conexión eléctrica entre dos puntos.

Es especialmente útil para:

• Cables.
• Fusibles.
• Interruptores.
• Conectores.
• Pistas de circuitos.

Normalmente, cuando la resistencia entre los puntos es suficientemente baja, el multímetro emite un pitido.

El circuito debe estar desenergizado antes de realizar esta prueba.

9. Otras funciones útiles

Dependiendo del modelo, un multímetro puede incorporar funciones adicionales:

Prueba de diodos: permite comprobar la conducción de un diodo y observar su caída de tensión.

Capacitancia: permite medir capacitores, normalmente en pF, nF o µF. El capacitor debe estar descargado antes de la prueba.

Frecuencia (Hz): permite conocer la frecuencia de una señal.

Duty Cycle (%): útil para señales PWM y sistemas de control.

Temperatura: algunos modelos permiten utilizar una sonda tipo K.

NCV: detecta tensión AC sin contacto directo, pero debe considerarse una comprobación preliminar y no sustituye una medición de tensión adecuada.

10.¿Qué es True RMS?

True RMS permite obtener una medición más representativa del valor eficaz de señales de corriente alterna, especialmente cuando la forma de onda no es perfectamente senoidal.

Puede resultar especialmente útil al trabajar con:

• Variadores de frecuencia.
• UPS.
• Inversores.
• Fuentes conmutadas.
• Automatización.
• HVAC.
• Electrónica de potencia.

Para mediciones sencillas de baterías, tomacorrientes o circuitos básicos, un multímetro convencional puede ser suficiente.

11. Seguridad: categorías CAT

Uno de los aspectos más importantes al elegir un multímetro es su categoría de seguridad.

Las categorías CAT I, CAT II, CAT III y CAT IV forman parte del sistema de clasificación de seguridad utilizado para instrumentos de medición y están relacionadas con el entorno eléctrico y las sobretensiones transitorias que el instrumento puede soportar.

De manera general:

La categoría CAT no indica la precisión del multímetro. Debe considerarse junto con la tensión máxima especificada por el fabricante.

Antes de comprar un multímetro para trabajos eléctricos, revisa también el cumplimiento de IEC 61010, la calidad de las puntas de prueba y la protección mediante fusibles adecuada.

12. ¿Cómo elegir un multímetro?

No todos los usuarios necesitan el mismo equipo. Antes de comprar un multímetro digital, revisa:

• Categoría de seguridad CAT.
• Tensión y corriente máximas.
• True RMS, si la aplicación lo requiere.
• Auto Range o rango manual.
• Precisión y resolución.
• Counts de la pantalla.
• Funciones disponibles.
• Calidad de las puntas de prueba.
• Protección mediante fusibles.
• Disponibilidad de repuestos y servicio técnico.

Según la aplicación

La elección debe basarse en las condiciones reales de trabajo y no solamente en el precio o en la cantidad de funciones.

13. Errores comunes al usar un multímetro

Los errores más frecuentes son:

❌ Medir corriente en paralelo.
La corriente debe medirse en serie.

❌ Medir resistencia con tensión presente.
El circuito debe estar desenergizado.

❌ Dejar la punta roja en 10 A.
Antes de medir voltaje, verifica siempre el terminal.

❌ Utilizar una función incorrecta.
Comprueba V⎓, V~, A, Ω o continuidad antes de conectar.

❌ Utilizar puntas deterioradas.
El aislamiento debe estar intacto.

❌ Superar los límites del instrumento.
Respeta siempre las especificaciones del fabricante.

❌ Utilizar un multímetro con una categoría CAT inadecuada.

Estos errores pueden provocar mediciones incorrectas, daños en el instrumento o situaciones peligrosas.

14. Mantenimiento del multímetro

Para conservar el instrumento en buenas condiciones:

• Limpia periódicamente la carcasa.
• Mantén los terminales limpios y secos.
• Revisa las puntas de prueba.
• Sustituye las puntas si presentan aislamiento deteriorado.
• Cambia la batería cuando el indicador lo señale.
• Utiliza únicamente fusibles con las características especificadas por el fabricante.
• Protege el equipo contra golpes, humedad y temperaturas extremas.
• Para aplicaciones críticas, considera la calibración periódica.

Las puntas de prueba y el estado general del instrumento deben revisarse especialmente antes de realizar mediciones eléctricas.

Conclusión

El multímetro digital es una herramienta esencial para medir y diagnosticar sistemas eléctricos, electrónicos y de telecomunicaciones. Conocer sus terminales, funciones, símbolos y procedimientos básicos permite realizar mediciones más rápidas y confiables.

Antes de cada medición, verifica siempre la función, el terminal, el rango, el estado de las puntas y la categoría de seguridad del instrumento. Una buena medición comienza con una correcta configuración del multímetro.
