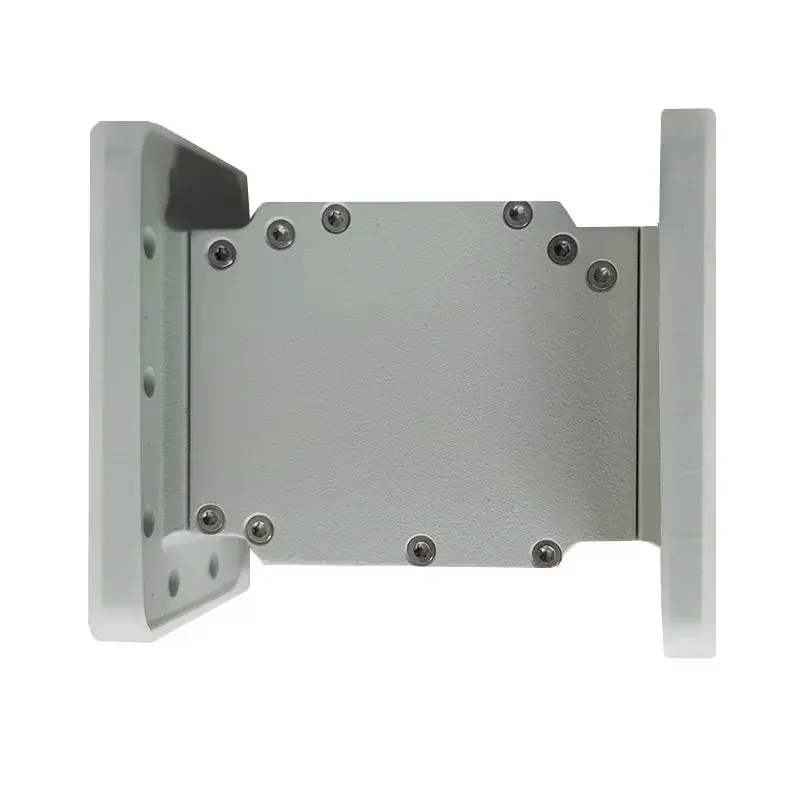

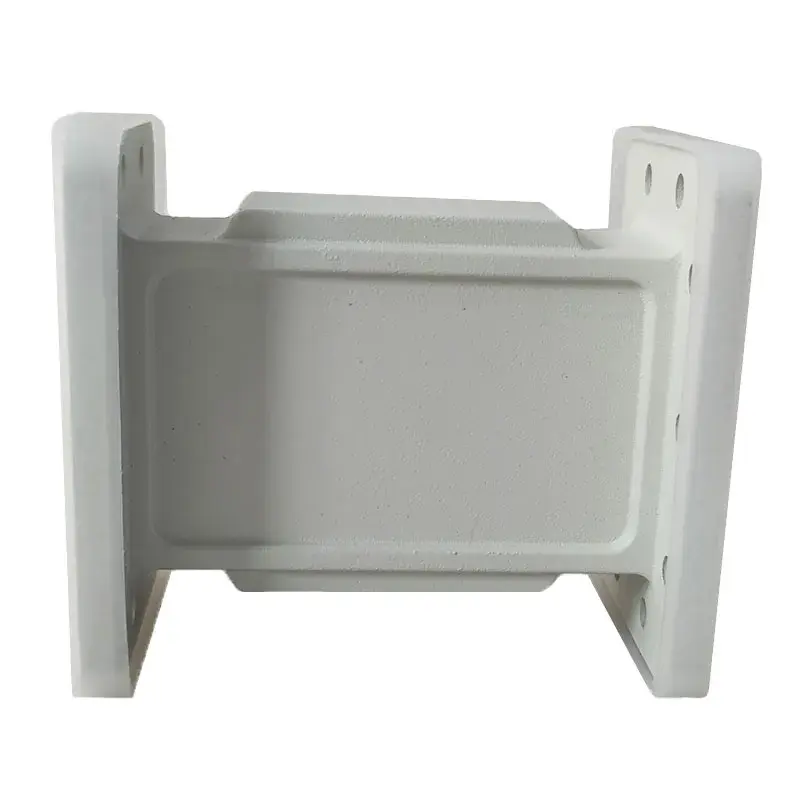

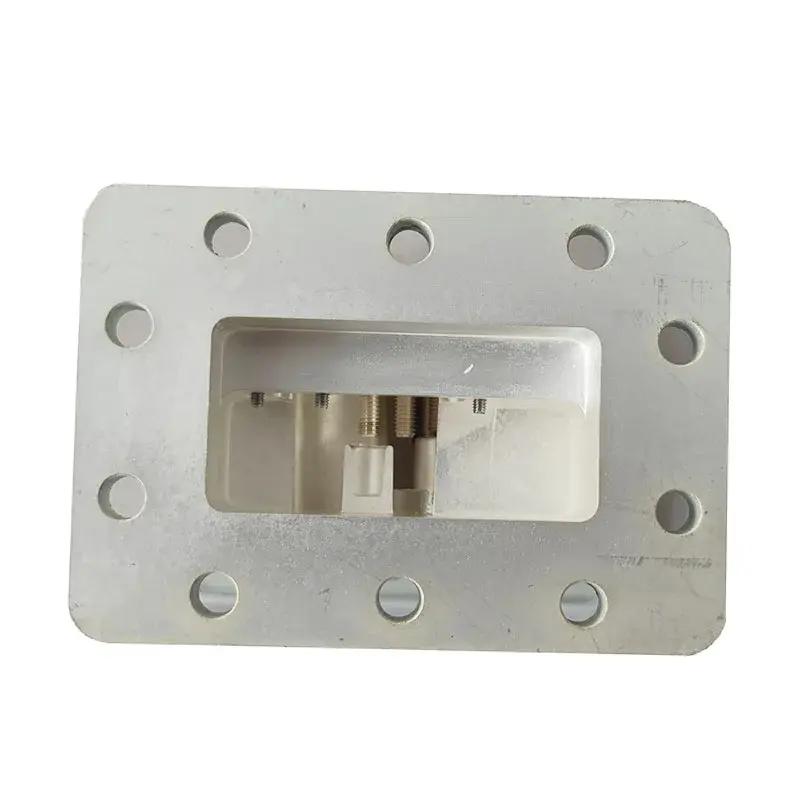

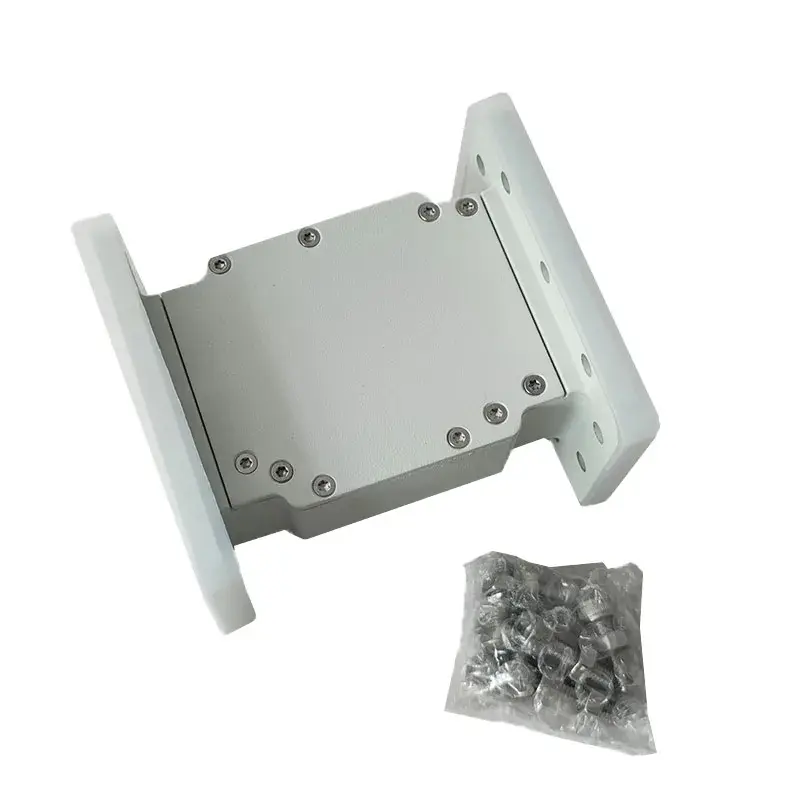

Filtro Pasa Banda LNB 5G Banda C de 3.8 a 4.2GHz
S/ 1,200.00 El precio original era: S/ 1,200.00.S/ 1,100.00El precio actual es: S/ 1,100.00. Inc. IGV
Filtro pasabanda C-Band CBP-5G3842 de 3800 a 4200 MHz para reducir interferencias fuera de banda en sistemas de recepción satelital C-Band.
Hay existencias
El Filtro Pasabanda LNB 5G Banda C CBP-5G3842 está diseñado para aplicaciones de recepción satelital en banda C, permitiendo el paso de señales dentro del rango de 3800 a 4200 MHz y proporcionando rechazo de señales fuera de esta banda.
Este filtro puede instalarse entre el sistema de alimentación de la antena y el LNB para reducir interferencias provenientes de señales terrestres y otras fuentes fuera de la banda de operación. Su diseño está orientado a aplicaciones de recepción satelital C-Band donde el control de señales interferentes es importante para mantener el desempeño del sistema receptor.
Principales características
- Rango de frecuencia de 3800 a 4200 MHz.
- Pérdida de inserción ≤ 0,75 dB.
- Rechazo ≥ 60 dB entre 3000 y 3700 MHz.
- Rechazo ≥ 30 dB entre 3700 y 3750 MHz.
- Rechazo ≥ 20 dB entre 4250 y 4500 MHz.
- Pérdida de retorno ≥ 18 dB.
- VSWR ≤ 1,3:1.
- Potencia máxima de entrada < 100 W.
- Conector de entrada CPR-229G.
- Conector de salida CPR-229F.
- Temperatura de operación de −40 °C a +65 °C.
Aplicaciones en recepción C-Band
El filtro está destinado a sistemas de recepción satelital que operan en banda C. Puede utilizarse para reducir señales interferentes situadas fuera del rango pasabanda de 3800–4200 MHz, incluyendo interferencias asociadas a servicios terrestres y otras fuentes de radiofrecuencia.
Instalación en sistemas con LNB
El filtro se instala en la cadena de RF de recepción entre el conjunto de alimentación de la antena y el LNB, de acuerdo con la configuración mecánica y de conectores del sistema. La hoja de datos identifica el CPR-229G como conector de entrada y el CPR-229F como conector de salida.
Rechazo fuera de banda
El diseño del filtro proporciona diferentes niveles de rechazo según la frecuencia. El mayor rechazo especificado es de ≥60 dB en el intervalo de 3000 a 3700 MHz, mientras que entre 3700 y 3750 MHz alcanza ≥30 dB y entre 4250 y 4500 MHz alcanza ≥20 dB.
Aplicaciones
- Sistemas de recepción satelital C-Band.
- Reducción de interferencias fuera de banda en sistemas de recepción.
- Protección de la cadena de recepción frente a señales terrestres interferentes.
- Instalaciones de antenas satelitales con LNB para banda C.
Especificaciones
| Parámetro | Especificación |
|---|---|
| Rango de frecuencia | 3800–4200 MHz |
| Pérdida de inserción (Insertion Loss) | ≤ 0,75 dB |
| Rechazo (Rejection) | ≥ 60 dB @ 3000–3700 MHz |
| Rechazo (Rejection) | ≥ 30 dB @ 3700–3750 MHz |
| Rechazo (Rejection) | ≥ 20 dB @ 4250–4500 MHz |
| Pérdida de retorno (Return Loss) | ≥ 18 dB |
| VSWR | ≤ 1,3:1 |
| Potencia máxima de entrada | < 100 W |
| Parámetro | Especificación |
|---|---|
| Conector de entrada | CPR-229G |
| Conector de salida | CPR-229F |
| Temperatura de operación | −40 °C a +65 °C |
Descargas
Documentación del producto
Consulta y descarga la documentación técnica de este producto.
