El Panel Digital Monofásico Peacefair PZEM-021 es un medidor multifunción para sistemas eléctricos monofásicos que permite visualizar simultáneamente voltaje, corriente, potencia activa y energía. Su pantalla LCD de gran tamaño y retroiluminada facilita la lectura de los parámetros durante la operación.
El equipo incorpora funciones de alarma por sobrepotencia, configuración del umbral de alarma, reinicio del registro de energía y almacenamiento de datos cuando se interrumpe la alimentación. Está diseñado para instalación en interiores y permite supervisar cargas dentro de su potencia nominal.
Principales características
- Medición de voltaje, corriente, potencia activa y energía.
- Pantalla LCD de gran tamaño para visualizar simultáneamente los parámetros eléctricos.
- Retroiluminación con función de memoria del estado configurado.
- Alarma por sobrepotencia con umbral configurable.
- Función de reinicio del valor de energía.
- Almacenamiento de datos cuando se desconecta la alimentación.
- Rango de medición de corriente de 0–20 A.
- Rango de medición de voltaje de 80–260 V.
- Rango de potencia de hasta 4,5 kW.
Visualización de parámetros
La interfaz de pantalla permite mostrar simultáneamente los valores de voltaje, corriente, potencia y energía. El formato de visualización varía según el rango medido, manteniendo la resolución indicada para cada parámetro.
Alarma de potencia
El umbral de alarma de potencia puede configurarse mediante el botón del panel. El rango de configuración del umbral de potencia activa es de 0,0–4,5 kW. Cuando corresponde, el equipo utiliza la retroiluminación y el parpadeo de la potencia como indicación de alarma.
Aplicaciones
- Monitoreo de parámetros eléctricos en sistemas monofásicos.
- Supervisión de potencia y consumo de energía de cargas eléctricas.
- Control visual de parámetros eléctricos en instalaciones interiores.
- Medición de cargas monofásicas de hasta 20 A y 4,5 kW.
Consideraciones de instalación

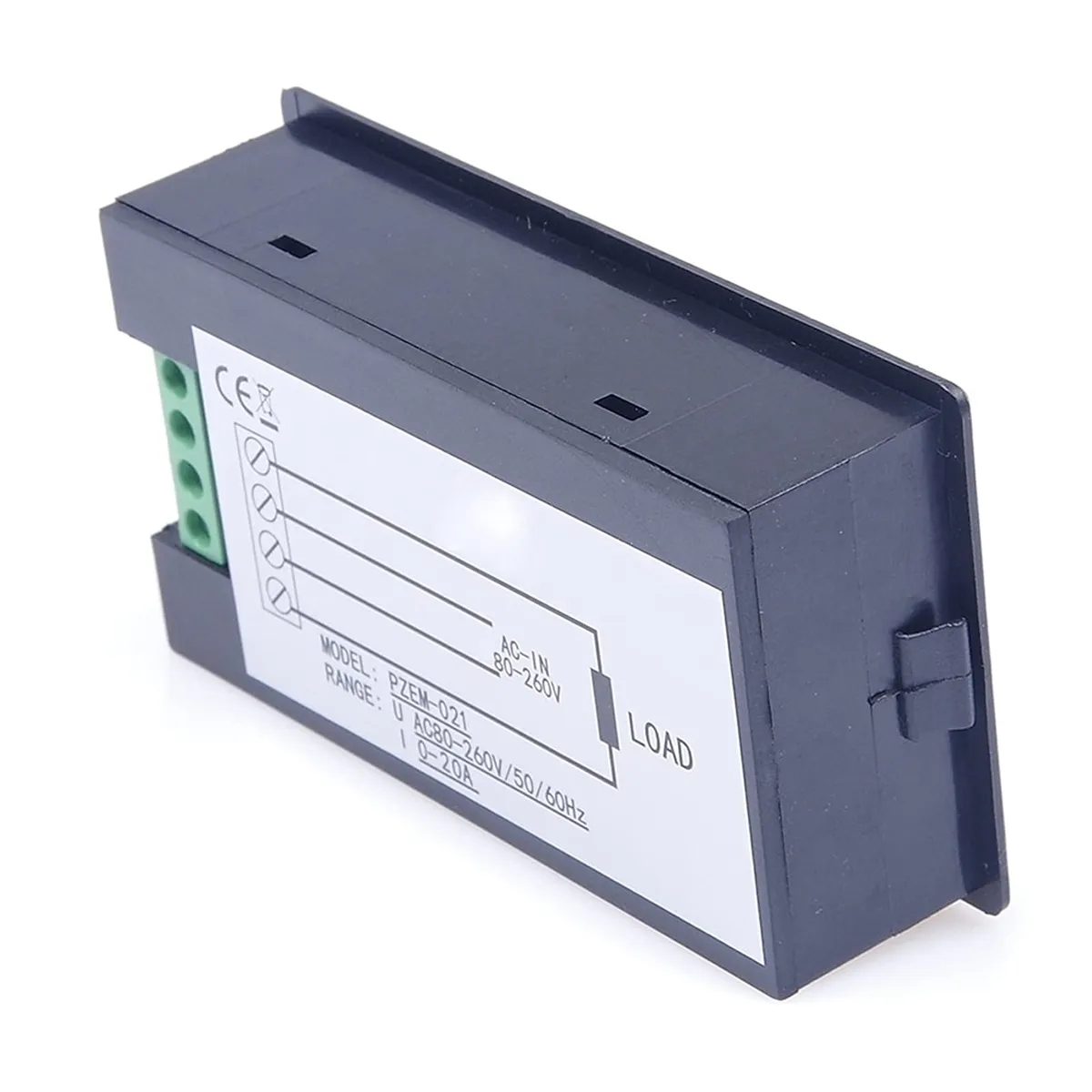

El manual indica que el módulo está destinado para uso en interiores y que la carga aplicada no debe superar la potencia nominal. El cableado debe realizarse respetando el orden indicado en el diagrama de conexión del fabricante.
Especificaciones
| Parámetro | Especificación |
|---|---|
| Tipo de producto | PZEM-021 |
| Tensión de trabajo | 80–260 VAC |
| Tensión de prueba | 80–260 VAC |
| Potencia nominal | 20 A / 4500 W |
| Frecuencia de operación | 45–65 Hz |
| Precisión de medición | 1,0 grado |
| Rango de prueba de potencia | 0–4,5 kW |
| Formato de visualización de potencia | Dentro de 1 kW: 0,0–999,9 W; 1 kW y superior: 1000–4500 W |
| Rango de prueba de energía | 0–9999 kWh |
| Formato de visualización de energía | Dentro de 10 kWh: 0–9999 Wh; 10 kWh y superior: 10–9999 kWh |
| Rango de prueba de voltaje | 80–260 V |
| Formato de visualización de voltaje | 80–260 V |
| Rango de prueba de corriente | 0–20 A |
| Formato de visualización de corriente | 0,00–20,00 A |
| Umbral de alarma de potencia activa | 0,0–4,5 kW |
| Función | Descripción |
|---|---|
| Medición de parámetros eléctricos | Voltaje, corriente, potencia activa y energía |
| Alarma por sobrecarga | Alarma por sobrepasar el umbral de potencia; utiliza retroiluminación y parpadeo de la potencia como indicación |
| Configuración del umbral de alarma | Permite establecer el umbral de alarma de potencia |
| Reinicio de energía | Permite borrar el valor acumulado de energía |
| Memoria de datos | Almacena los datos cuando se desconecta la alimentación |
| Pantalla LCD | Pantalla LCD de gran tamaño para visualizar simultáneamente voltaje, corriente, potencia y energía |
| Retroiluminación | Control de encendido y apagado de la retroiluminación con memoria de estado |
| Dimensión | Valor |
|---|---|
| Dimensión indicada del display | 51 × 30 mm |
| Dimensión frontal | 84,6 × 49,6 mm |
| Profundidad indicada | 24,4 mm |
