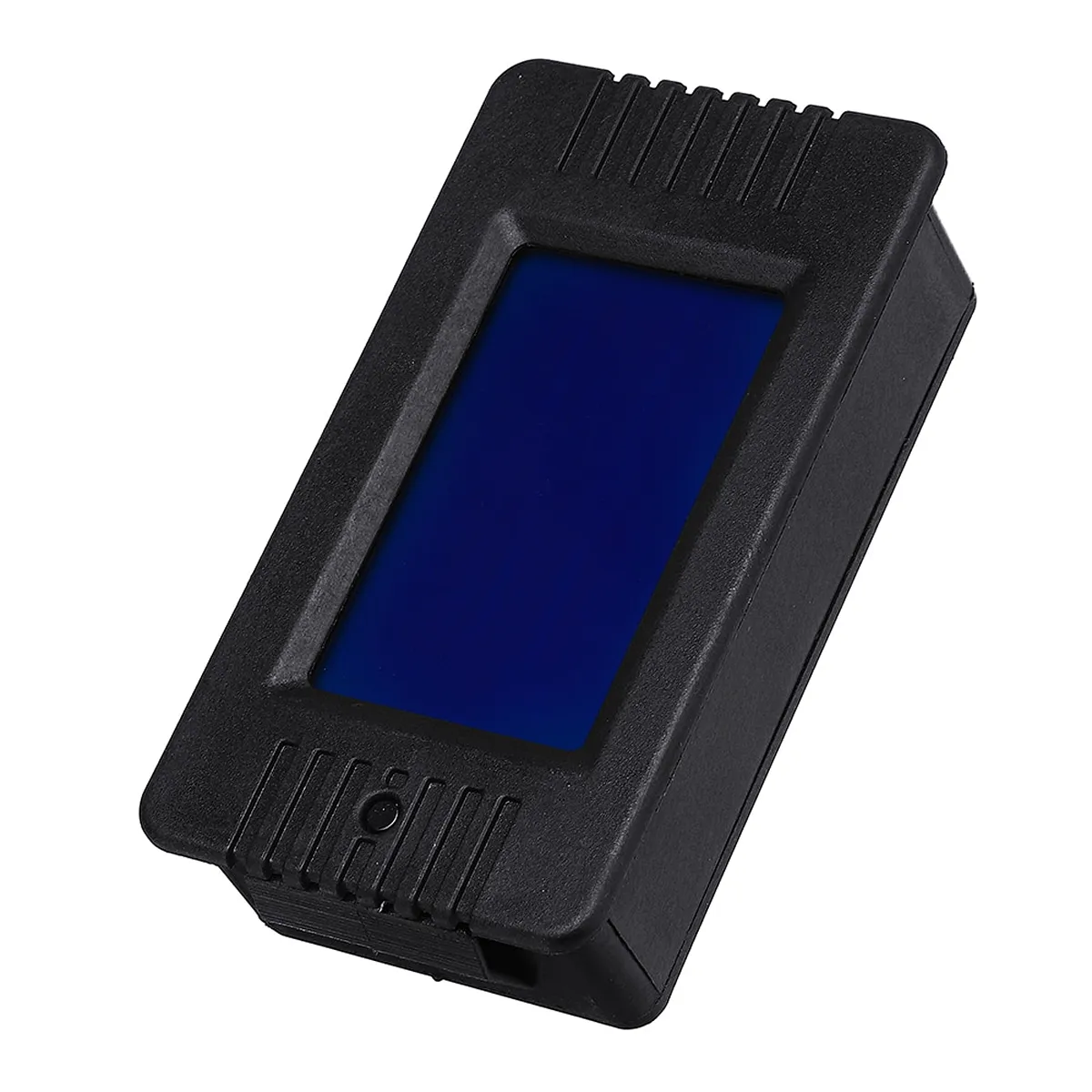

Panel Digital Monofásico 6 en 1 Peacefair PZEM-022
El precio original era: S/ 90.00.S/ 85.00El precio actual es: S/ 85.00. Inc. IGV
Panel digital monofásico Peacefair PZEM-022 para medir voltaje, corriente, potencia, energía, frecuencia y factor de potencia en sistemas eléctricos.
Hay existencias
El Panel Digital Monofásico Peacefair PZEM-022 es un medidor multifunción para supervisar seis parámetros eléctricos: voltaje, corriente, potencia activa, energía, frecuencia y factor de potencia. Su pantalla LCD de gran tamaño permite visualizar los seis valores simultáneamente.
El equipo incorpora retroiluminación con función de memoria, reinicio del registro de energía y configuración del umbral de alarma de potencia. La medición de corriente se realiza mediante el transformador de corriente (CT) mostrado en el diagrama de conexión del fabricante, con una capacidad nominal indicada de 100 A.
Principales características
- Medición de voltaje, corriente, potencia activa, energía, frecuencia y factor de potencia.
- Pantalla LCD de gran tamaño para visualizar seis parámetros simultáneamente.
- Retroiluminación con memoria del estado configurado.
- Alarma por sobrepotencia mediante retroiluminación y parpadeo de la potencia.
- Umbral de alarma de potencia configurable hasta 22 kW.
- Función de reinicio del valor acumulado de energía.
- Almacenamiento de datos cuando se interrumpe la alimentación.
- Medición de corriente de hasta 100 A mediante CT.
Funciones de medición
El PZEM-022 mide voltaje en el rango de 80–260 V, corriente de 0–100 A, potencia de 0–22000 W, energía de 0–999 kWh, frecuencia de 45–65 Hz y factor de potencia de 0–1 PF. La potencia tiene una potencia mínima de medición indicada de 0,5 W y la corriente una corriente mínima de medición de 0,02 A.
Alarma de potencia
El umbral de alarma de potencia puede configurarse desde el panel. El rango del umbral de potencia activa es de 0,0–22 kW. Cuando se supera el umbral configurado, el equipo utiliza la retroiluminación y el parpadeo de la potencia como indicación de alarma.
Aplicaciones
- Monitoreo de parámetros eléctricos en sistemas monofásicos.
- Supervisión de potencia y consumo de energía de cargas eléctricas.
- Visualización simultánea de parámetros eléctricos en tableros.
Consideraciones de instalación
El manual indica que el módulo está destinado para uso en interiores. La carga aplicada no debe superar la potencia nominal y el orden del cableado debe respetarse durante la instalación. El diagrama del manual muestra la conexión de alimentación AC 80–260 V / 50/60 Hz, el transformador de corriente y una carga de hasta 100 A.
Especificaciones
| Parámetro | Especificación |
|---|---|
| Tipo de producto | PZEM-022 |
| Tensión de trabajo | 80–260 VAC |
| Tensión de prueba | 80–260 VAC |
| Potencia nominal | 100 A / 22000 W |
| Frecuencia de operación | 45–65 Hz |
| Precisión de medición | 1,0 grado |
| Rango de prueba de potencia | 0–22000 W |
| Potencia mínima de medición | 0,5 W |
| Formato de visualización de potencia | <10 W: 1,00–9,99 W; <100 W: 10,0–99,9 W; <1000 W: 100–999 W; <10000 W: 1,00–9,90 kW; ≥10000 W: 10,0–22,0 kW |
| Rango de prueba de energía | 0–999 kWh |
| Formato de visualización de energía | <1 kWh: 0–999 Wh; <10 kWh: 1,00–9,99 kWh; ≥10 kWh: 10–999 kWh |
| Rango de prueba de voltaje | 80–260 V |
| Formato de visualización de voltaje | 80–260 V |
| Rango de prueba de corriente | 0–100 A |
| Corriente mínima de medición | 0,02 A |
| Formato de visualización de corriente | <10 A: 0,000–9,000 A; ≥10 A: 10,00–99,99 A |
| Rango de prueba de frecuencia | 45–65 Hz |
| Formato de visualización de frecuencia | 45–65 Hz |
| Rango de prueba de factor de potencia | 0–1 PF |
| Formato de visualización de factor de potencia | 0,00–1,00 PF |
| Umbral de alarma de potencia activa | 0,0–22 kW |
| Dimensión | Valor |
|---|---|
| Dimensión frontal | 89,6 × 49,6 mm |
| Dimensión indicada del display | 51 × 30 mm |
| Dimensión frontal interior | 84,6 × 44,6 mm |
| Profundidad | 24,25 mm |
| Dimensión del orificio de montaje | Valor |
|---|---|
| Ancho del orificio | 87 mm |
| Alto del orificio | 47 mm |
| Radio indicado | R3,5 mm |
